前瞻技术 :
固态激光雷达
1.基本原理

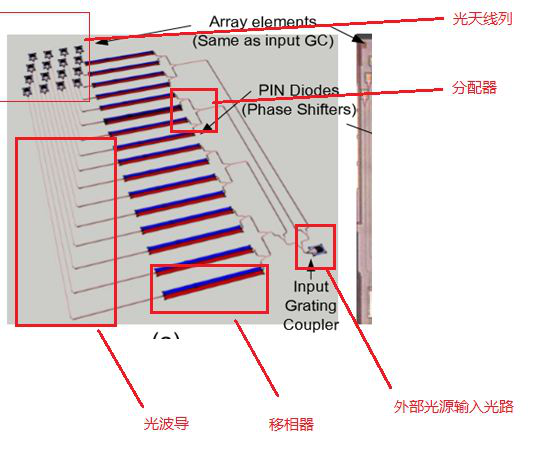

分为 :外部光源 、OPA 光子相位阵列列 、分路器 、光波导 、移相器 、光发射天线阵列
其测距原理均不使用FOT时间飞行法 ,采用相干法
2.关键技术
光路调相机制 :PIN调相 ,切换速度快;热光子器件调相 ,切换速度慢 ,成熟
硅基光子器件 :硅基光敏器件(接收 ,成熟) ,硅基激光发射器件(发射 ,不成熟)
光天线 :普遍采用波导光栅
光路制备工艺 :普遍采用SOI工艺
3.光路调相
光路调相有两种技术 :热光子环和PIN二级管 ,本质上都是增加光路时延 。

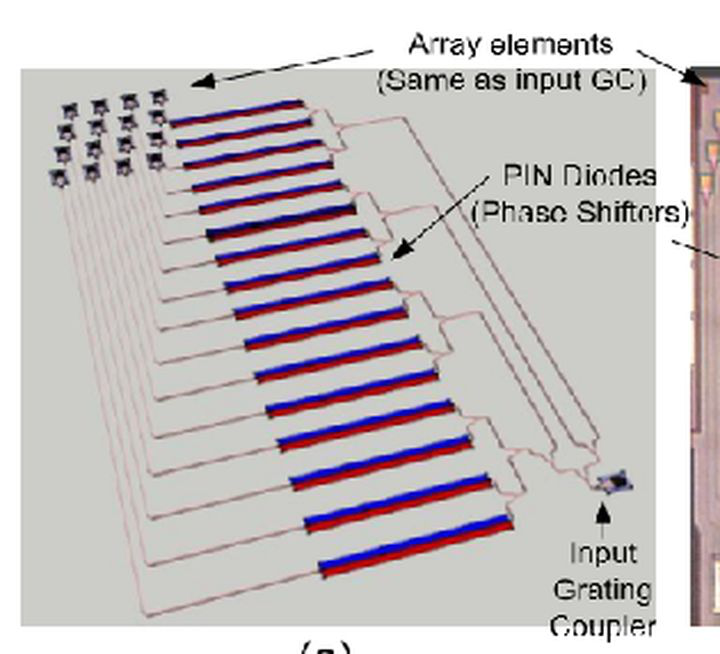

PIN 调相(CALTECH)

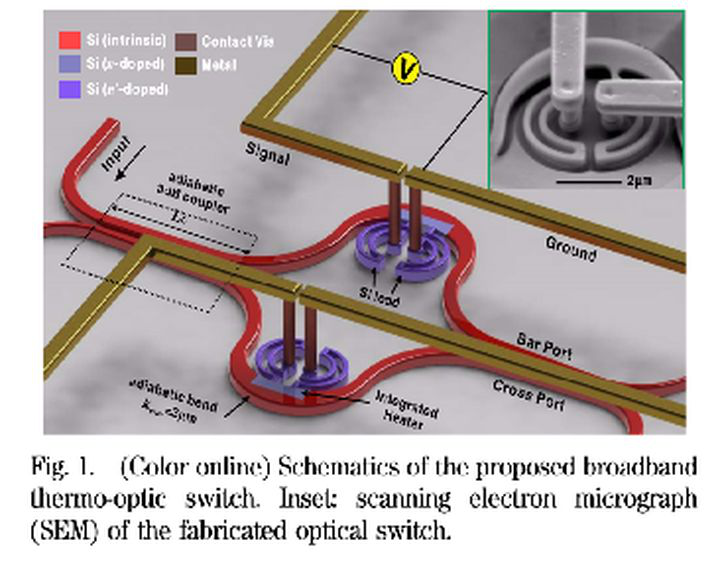

热光子开关(MIT)
4.器件
光器件是基于SiGe工艺 ,接收管可以和SOI工艺兼容 。激光管不行 。器件看这篇 :
专栏作家斛律哥 :摩尔定律的黄昏 ,自动驾驶的黎明 :站在时代肩膀上的光电半导体zhuanlan.zhihu.com硅锗工艺制备的光敏二极管(UCSB) ,用于接收进行波导到光栅的转换利用衍射效应 ,通过光栅将光子发射出去
硅基芯片上普遍使用的是Focusing gating coupler(聚焦光栅耦合器) ,发射天线
5.工艺
典型的光栅制作工艺 :
1.紫外光刻
2.感应耦合等离子体蚀刻
3.光栅体蚀刻深度70nm深
4. 使用Si3N4制作光波导
5.使用SiGe工艺制作光敏二极管 ,用于接收
